胀紧套型号: Z13
胀紧套注意事项:建议对轮毂和轴进行淬火等热处理。轴强度不够,导致传达扭矩降低,或使连接环附着于轴上,无法将其拔出连接,拆卸后,重新使用时,要注意螺栓的变形和变长问题等。螺栓发生变性,变长问题时,不可重新使用。需更换新螺栓。胀紧套特征:可传达高扭矩。拧紧时,不向轮毂轴向移动。 便于调整轴向的位置,安装及拆卸,提 高工作效率。除特殊尺寸产品以外,普通产品只可通过使螺栓松动,进行拆卸。该产品有拆卸 用螺丝孔,在因铁锈难以拆卸的条件下,也可轻松拆卸。
胀紧套咨询/订购示例:
1).型号-内径+外径 Z13型、内径d=25mm、外径D=50mm
Z13-25×50
2).型号不清楚 需提供:内径、外径、高度
胀紧套产品规格型号表:

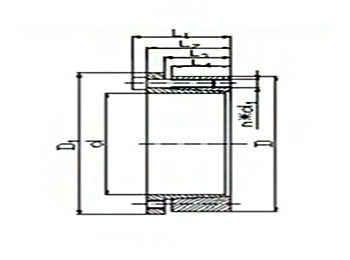

胀紧套基本尺寸 | 额定负荷 | 内六角螺钉 | 胀套与轴结合面 上的压力 Pf N/mm2 | 胀套与轮 毂结合面上的压力 Pf′ N/mm2 | 重 量 kg |
胀紧套型号 | d | D | L1 | L2 | L3 | L4 | D1 | 转 矩 M1 KN·m | 轴向力 F1 KN | d1 | n | MA N·m |
mm |
Z13-20X47 Z13-22X47 Z13-24X50 Z13-25X50 Z13-28X55 Z13-30X55 Z13-32X60 Z13-35X60 | 20 22 24 25 28 30 32 35 | 47 47 50 50 55 55 60 60 | 48 48 48 48 48 48 48 48 | 42 42 42 42 42 42 42 42 | 29 29 29 29 29 29 29 29 | 26 26 26 26 26 26 26 26 | 53 53 56 56 61 61 66 66 | 0.54 0.6 0.65 0.68 0.76 0.82 1.31 1.44 | 54 54 54 54 54 54 82 82 | M6 M6 M6 M6 M6 M6 M6 M6 | 7 7 7 7 7 7 11 11 | 14 14 14 14 14 14 14 14 | 276 253 230 222 198 186 261 240 | 117 118 110 111 100 101 139 140 | 0.51 0.53 0.55 0.65 0.62 0.80 0.70 0.81 |
Z13-38X65 Z13-40X65 | 38 40 | 65 65 | 48 48 | 42 42 | 29 29 | 26 26 | 71 71 | 1.56 1.64 | 82 82 | M6 M6 | 11 11 | 14 14 | 220 209 | 129 129 | 0.77 1.33 |
Z13-42X75 Z13-45X75 | 42 45 | 75 75 | 59 59 | 51 51 | 34.4 34.4 | 30 30 | 81 81 | 2.13 2.28 | 101 101 | M8 M8 | 6 6 | 41 41 | 213 199 | 119 119 | 1.24 1.44 |
Z13-48X80 Z13-50X80 Z13-55X85 Z13-60X90 | 48 50 55 60 | 80 80 85 90 | 59 59 59 59 | 51 51 51 51 | 34.4 34.4 34.4 34.4 | 30 30 30 30 | 86 86 91 96 | 2.43 2.53 4.18 4.56 | 101 101 152 152 | M8 M8 M8 M8 | 6 6 9 9 | 41 41 41 41 | 186 179 244 224 | 112 112 158 149 | 1.41 1.35 1.45 1.55 |
Z13-65X95 Z13-70X110 | 65 70 | 95 110 | 59 66 | 51 56 | 34.4 45 | 30 40 | 102 117 | 4.94 6.5 | 152 186 | M8 M10 | 9 7 | 41 83 | 206 176 | 141 112 | 1.67 2.61 |
Z13-75X115 Z13-80X120 | 75 80 | 115 120 | 66 66 | 56 56 | 45 45 | 40 40 | 122 127 | 7 7.4 | 186 186 | M10 M10 | 7 7 | 83 83 | 165 153 | 107 102 | 2.75 2.89 |
Z13-85X125 Z13-90X130 | 85 90 | 125 130 | 66 66 | 56 56 | 45 45 | 40 40 | 132 137 | 9 9.6 | 213 213 | M10 M10 | 8 8 | 83 83 | 165 157 | 112 109 | 3.04 3.18 |
Z13-95X135 Z13-100X145 | 95 100 | 135 145 | 66 77 | 56 65 | 45 52 | 40 46 | 142 153 | 12.6 13.3 | 267 270 | M10 M12 | 10 7 | 83 145 | 185 153 | 130 105 | 3.33 4.62 |
Z13-110X155 Z13-120X165 | 110 120 | 155 165 | 77 77 | 65 65 | 52 52 | 46 46 | 163 173 | 14.7 18.4 | 270 309 | M12 M12 | 7 8 | 145 145 | 140 147 | 99 107 | 5.00 5.37 |
Z13-130X180 Z13-140X190 Z13-150X200 | 130 140 150 | 180 190 200 | 77 87.5 87.5 | 65 73.5 73.5 | 52 58.5 58.5 | 46 51 51 | 188 199 209 | 25.1 40.15 47 | 388 586 639 | M12 M14 M14 | 10 11 12 | 145 230 230 | 171 213 217 | 124 157 163 | 6.46 7.73 8.21 |
Z13-160X210 Z13-170X225 Z13-180X235 | 160 170 180 | 210 225 235 | 87.5 87.5 87.5 | 73.5 73.5 73.5 | 58.5 58.5 58.5 | 51 51 51 | 219 234 244 | 54.3 63 66 | 692 746 746 | M14 M14 M14 | 13 14 14 | 230 230 230 | 220 226 212 | 167 171 162 | 8.64 10.14 10.66 |
注: 1、表中所列数据为无隔圈“A”配置时胀套的额定负荷,当有隔圈配置时其额定负荷为表列负荷的62%. 2、Z13型胀紧联结套螺钉的机械性能等级为12.9级。 |
乙谛胀紧套工作原理:
胀紧套是一种无键联结装置,其原理和用途是通过高强度拉力螺栓的作用,在内环与轴之间、外环与轮毂之间产生巨大抱紧力,以实现机件与轴的无键联结。当承受负荷时,靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点:对中精度高;安装/调整/拆卸方便;强度高,联结稳定可靠;在超载时可以保护设备不受损坏,尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等领域。
