双节式万向节产品描述

双节式六角孔万向节

万向节|万向节轴承|万向节联轴器

库存：不全

型号

内径*外径*长度

成品孔：六角孔
等级：普通型（通用）
材质：45#,40Cr,304,430等
额定转速：≤1300RPM
最大静扭矩：≤2000N.m
最大工作角度：45°
使用场合：机器模型、电动自行车、纺织机械、食品机械、电厂等
咨询/订购示例：
1).型号+内径+外径
例:d=12mm、外径D=23mm
D12x23-G（六角孔）或 WS12x23（六角孔）
2).型号不清楚
需提供：内径、外径、长度

关键字：

产品规格：

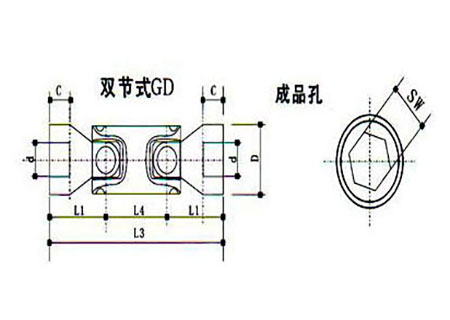

型号及规格		额定扭矩 Nm	d	D	L1	L3	L4	C	SW	Kg (G)
编号	型号 GD	额定扭矩 Nm	d	D	L1	L3	L4	C	SW	Kg (G)
001GD	D5 x 10-G	5.0	5	10	15	62.5	32.5	8.8	5	0.02
002GD	D6 x 12-G	5.0	6	12	15	62.5	32.5	8.9	6	0.04
01GD	D6 x 16-G	11.2	6	16	17	56	22	8	6	0.05
02GD	D8 x 18-G	15	8	18	20	62	22	11	8	0.08
03GD	D10 x 20-G	25	10	20	24	74	26	12	10	0.10
04GD	D12 x 23-G	45	12	23	28	86	30	13	12	0.15
05GD	D14 x 25-G	60	14	25	37	96	36	13	14	0.25
06GD	D16 x 30-G	71	16	30	35	104	36	16	16	0.35
07GD	D18 x 32-G	120	18	32	37	114	40	17	18	0.45
08GD	D20 x 36-G	140	20	36	41	128	46	18	20	0.70
09GD	D22 x 38-G	200	22	38	47.5	145	50	22	22	0.80
10GD	D25 x 44-G	280	25	44	54	163	55	26	25	1.15
11GD	D30 x 48-G	450	30	48	60	195	75	38	30	1.60
12GD	D35 x 58-G	560	35	58	70	218	75	41	35	2.60

万向节轴承（联轴器）用途:
用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。
